Комплектные трансформаторные подстанции (европейского типа) серии YB12-0.4
Серия сборных подстанций YB□ — это серия продуктов, самостоятельно разработанная и созданная нашей компанией для удовлетворения потребностей строительства городских электросетей. Данная серия представляет собой комплектное распределительное оборудование, в котором коммутационное оборудование среднего напряжения, трансформатор и распределительное оборудование низкого напряжения объединены в единое целое в соответствии с определенной схемой подключения.
Описание
маркер
Сертификат
Подробности о продукте
Серия сборных подстанций YB□ — это серия продуктов, самостоятельно разработанная и созданная нашей компанией для удовлетворения потребностей строительства городских электросетей. Данная серия представляет собой комплектное распределительное оборудование, в котором коммутационное оборудование среднего напряжения, трансформатор и распределительное оборудование низкого напряжения объединены в единое целое в соответствии с определенной схемой подключения. Префабричные подстанции данной серии предназначены для трехфазных систем переменного тока напряжением 12 кВ и номинальной частотой 50 Гц с мощностью до 2500 кВА. Они могут использоваться в жилых районах, торговых центрах, гостиницах, на крупных строительных площадках, в высотных зданиях, на промышленных и горнодобывающих предприятиях, а также на временных строительных объектах. Подстанции подходят как для кольцевого, так и для радиального питания. Продукция данной серии отличается компактной конструкцией, высокой степенью комплектации, безопасной и надежной эксплуатацией, удобством технического обслуживания и привлекательным внешним видом; одновременно она обладает такими характеристиками, как небольшие габариты, компактность, гибкость в выборе конфигурации, минимальный объем монтажных работ на месте, короткий срок монтажа и наладки, а также возможность перемещения вслед за центром нагрузки.
Условия эксплуатации:
◇ Температура окружающего воздуха: от +40 °C до -25 °C
◇ Высота над уровнем моря: не более 1000 м; при использовании специально заказанных трансформаторов и низковольтных компонентов — до 3000 м
◇ Угол наклона при установке: не более 5°, отсутствие сильных вибраций и ударов
◇ Относительная влажность воздуха: не более 90 % (при +25 °C)
◇ Условия эксплуатации: отсутствие электропроводящей пыли, взрывоопасности, газов, вызывающих коррозию металлов и электрических компонентов
◇ Скорость ветра на открытом воздухе: не более 35 м/с
Характеристики продукции:
Корпус разработан с учетом передовых зарубежных технологий и с учетом реальных условий эксплуатации. Он отличается прочной конструкцией, хорошими теплоизоляционными и вентиляционными характеристиками, защитой от пыли, мелких животных и влаги, привлекательным внешним видом и удобством обслуживания. В качестве материала для корпуса можно выбрать алюминиевые листы, стальные листы, композитные листы, листы из нержавеющей стали, неметаллические материалы (стекловолокно-цемент) и т. д.
На стороне высокого напряжения обычно используются выключатели нагрузки, но также можно выбрать вакуумные выключатели, оснащенные надежной защитой от ошибочных операций; Также можно выбрать кольцевые распределительные устройства XGN20-12L с шестифтористым сульфом, HXGN15A, HXGN17 и т. д. В качестве трансформатора можно выбрать масляный, полностью герметичный или сухой трансформатор. Подстанция обладает полным набором защитных функций и удобна в эксплуатации. Устройства учета высокого и низкого напряжения можно настроить в соответствии с потребностями, а также по запросу пользователя установить устройство автоматической компенсации реактивной мощности.
Верхняя крышка корпуса имеет двухслойную конструкцию, прослойка заполнена пенопластом, что обеспечивает отличную теплоизоляцию. Внутри камер высокого и низкого напряжения установлены отдельные перекрытия, а в трансформаторной камере предусмотрены устройства защиты от конденсации, а также автоматического контроля температуры, обогрева и охлаждения.
Корпус оснащен естественной вентиляцией, также возможно установка оборудования принудительной вентиляции; на внешней стороне дверных и боковых панелей в местах расположения жалюзи установлены пылезащитные устройства.
Технические характеристики
| каждый называется | единица | Высоковольтное электрооборудование | трансформатор | Низковольтное электрооборудование |
| Номинальное напряжение
|
kV | 12 | 10/0.4 | 0.4 |
| Номинальный ток | A | 630 | 144/3600 | 3600 |
| Номинальная частота | Hz | 50 | 50 | 50 |
| Номинальная мощность | KVA | Наземное соединение, межфазное соединение 42, разрыв 48 | 50~2500 | |
| 1 мин. выдерживаемое напряжение промышленной частоты | kV | 75 | 35/28 | 2.0/2.5 |
| Напряжение, выдерживаемое при ударе молнии | kV | 75 | ||
| Степень защиты корпуса | P23 | |||
| Уровень шума | dB | Масляные трансформаторы ≤55, сухие трансформаторы ≤65 | ||
| Габаритные размеры (длина, ширина, высота) | mm | 4000×2300×2500~8600×3300×3000 | ||
связаться с нами
Сопутствующие популярные продукты
Сухие трансформаторы с эпоксидной заливкой серии SC(B)10 на 25 кВ
Сухой трансформатор типа SC (B) 10 на 25 кВ с эпоксидной заливкой относится к нестандартному диапазону напряжений (между 20 кВ и 35 кВ) и, как правило, изготавливается по индивидуальному заказу. Он в основном применяется в специальных системах электрораспределения на 25 кВ, промышленных проектах и для экспорта. На основе моделей 22 кВ/24 кВ в них усовершенствована конструкция изоляции, чтобы обеспечить соответствие требованиям к изоляции и безопасной эксплуатации при более высоком напряжении.
Силовые трансформаторы с регулировкой напряжения под нагрузкой серии SZ13 на 10 кВ
SZ13 — это трехфазный масляный распределительный трансформатор на 10 кВ с 13-ступенчатой регулировкой напряжения под нагрузкой и низкими потерями, способный автоматически регулировать напряжение под нагрузкой. Он подходит для промышленных объектов, парков и подстанций, где наблюдаются значительные колебания напряжения и предъявляются высокие требования к качеству электроснабжения.
Сухие трансформаторы с эпоксидной заливкой серии SC(B)13 на 10 кВ
Данный сухие трансформаторы с эпоксидной заливкой изготовлены из высококачественных материалов по научно обоснованной рецептуре с использованием современного производственного и контрольно-измерительного оборудования в соответствии со строгими технологическими требованиями. Продукция отличается высокой надежностью и длительным сроком службы. В зависимости от условий эксплуатации трансформаторы могут поставляться с корпусом, имеющим различные степени защиты, или без корпуса. Они могут служить заменой масляных трансформаторов и подходят для использования в важных или особых условиях, таких как высотные здания, торговые центры, аэропорты, туннели, химические заводы, атомные электростанции, судна и т. д.

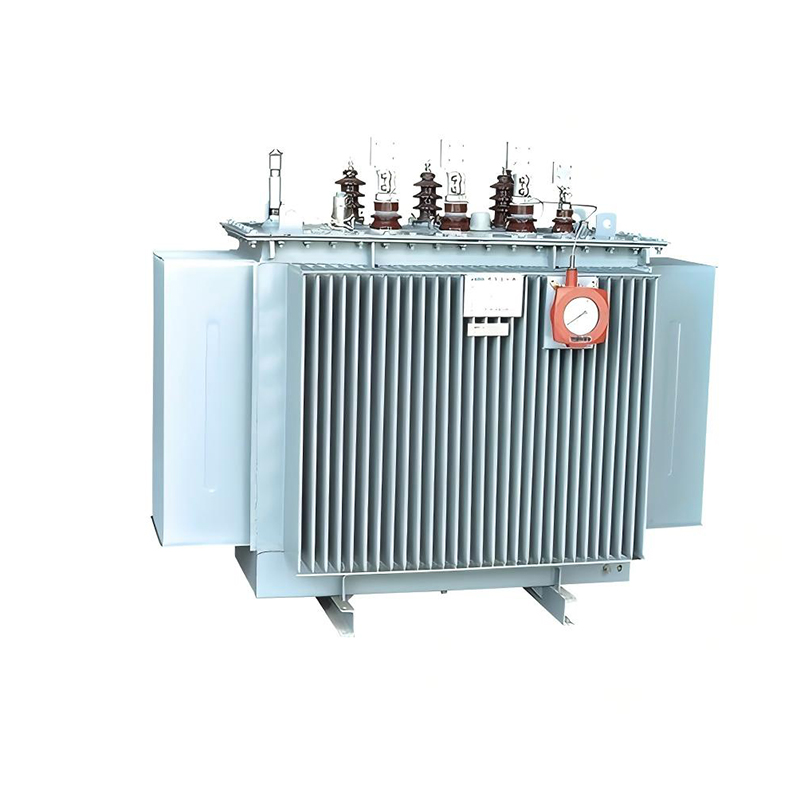

Полностью герметичные распределительные трансформаторы серии S11-M на 15 кВ
Полностью герметичный распределительный трансформатор серии S11-M на 15 кВ представляет собой трехфазное масляное энергосберегающее устройство с низкими потерями, специально разработанное для электросетей переменного тока 50 Гц с напряжением 15 кВ. Оно широко используется в городских и сельских электросетях, а также в конечных точках распределения электроэнергии на промышленных и горнодобывающих предприятиях.
Сухие трансформаторы с эпоксидной заливкой серии SC(B)11 на 10 кВ
Данный сухие трансформаторы с эпоксидной заливкой изготовлены из высококачественных материалов по научно обоснованной рецептуре с использованием современного производственного и контрольно-измерительного оборудования в соответствии со строгими технологическими требованиями. Продукция отличается высокой надежностью и длительным сроком службы. В зависимости от условий эксплуатации трансформаторы могут поставляться с корпусом, имеющим различные степени защиты, или без корпуса. Они могут служить заменой масляных трансформаторов и подходят для использования в важных или особых условиях, таких как высотные здания, торговые центры, аэропорты, туннели, химические заводы, атомные электростанции, судна и т. д.

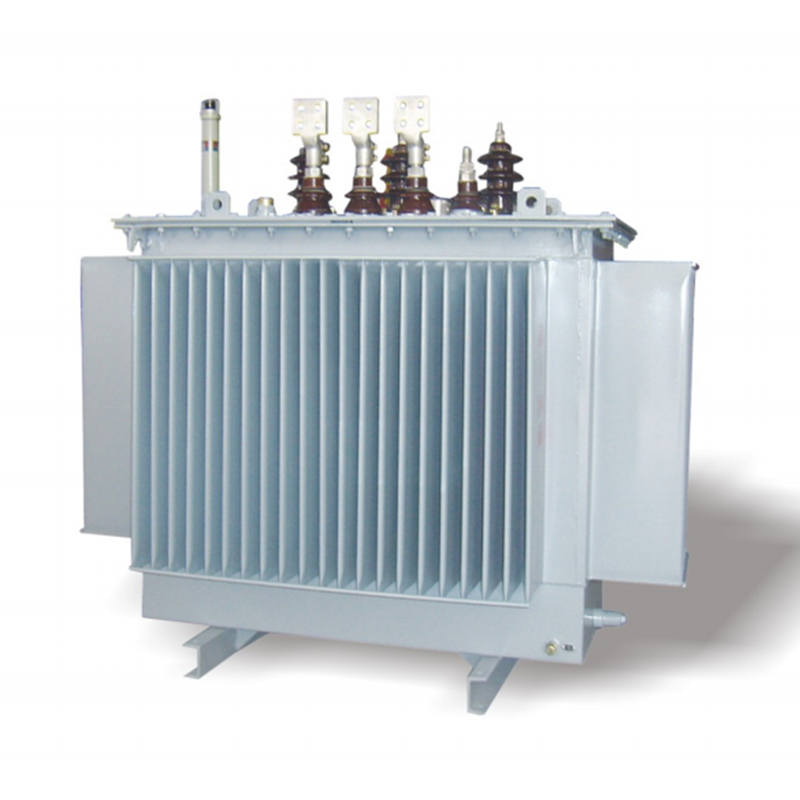

Полностью герметичные распределительные трансформаторы серии S13-M на 10 кВ
Тип устройства: для наружной установки Условия эксплуатации в стандартных условиях: высота над уровнем моря не более 1000 м; температура окружающей среды от +40 °C до -25 °C Условия эксплуатации в особых условиях: высота над уровнем моря более 1000 м; температура окружающей среды от +40 °C до -45 °C (указать при заказе) Место установки: среда, свободная от коррозионных газов и заметных загрязнений

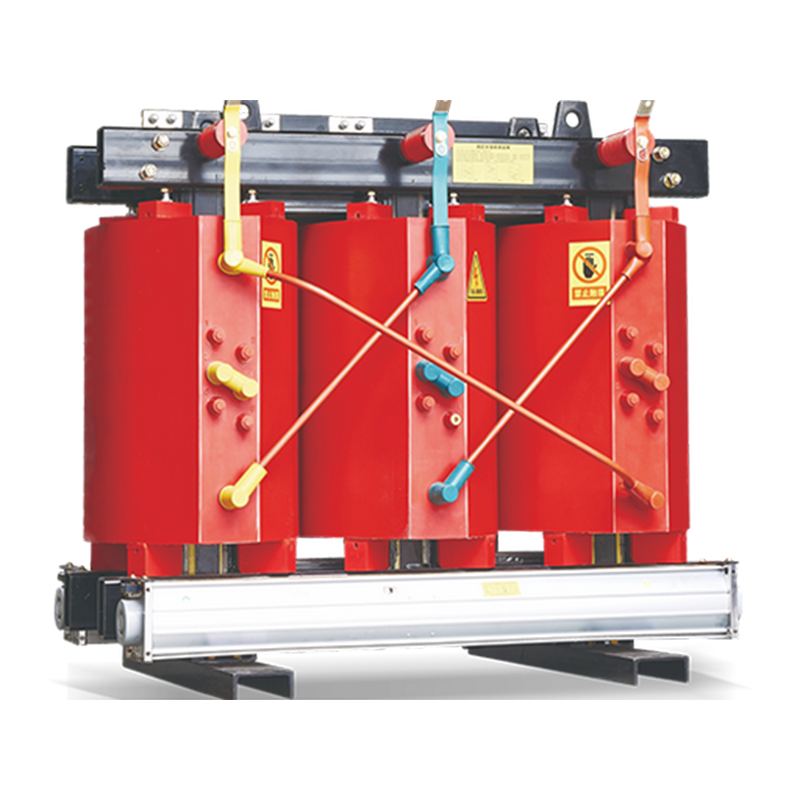

Сухие трансформаторы с эпоксидной заливкой серии SC(B)10 на 12 кВ
Сухие трансформаторы серии 12 кВ типа SC (B) 10 с эпоксидной заливкой представляют собой безопасные, огнестойкие и энергоэффективные трансформаторы распределительного типа для установки в помещениях, которые широко применяются в местах с высокими требованиями к пожарной безопасности и охране окружающей среды.
Сухие трансформаторы с незалитыми обмотками серии SG(B)10 на 10 кВ
Трехфазные сухие силовые трансформаторы с незамкнутыми обмотками, изготовленные с использованием изоляционной системы NOMEX, сертифицированной американской организацией UL, обладают такими преимуществами, как безопасность, надежность, энергоэффективность, огнестойкость, взрывобезопасность и простота обслуживания. Они отличаются передовой конструкцией, рациональной компоновкой и привлекательным внешним видом, а их основные эксплуатационные показатели превосходят требования отечественных стандартов, в частности по уровню частичных разрядов, потерям в холостом ходу, потерям под нагрузкой, уровню шума, а также по способности работать в условиях высокой влажности.
Шахтных масляных силовых трансформаторов серия KS9 6–10 кВ
Шахтные трансформаторы серии KS9 предназначены для использования в подземных центральных подстанциях угольных шахт, на подземных станциях, в главных и основных приточных воздуховодах, а также в других местах, где присутствует метан, но отсутствует опасность взрыва; они также подходят для использования в относительно влажных условиях, например, в туннелях.

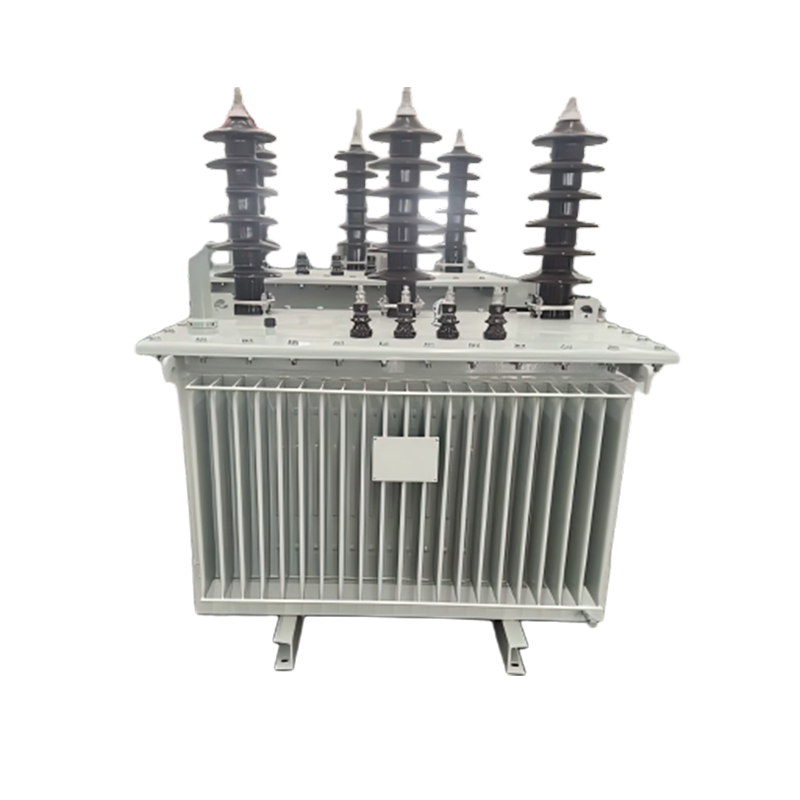

Полностью герметичные распределительные трансформаторы серии S11-M на 22 кВ
Полностью герметичные распределительные трансформаторы серии S11-M на 22 кВ представляют собой трехфазные масляные устройства с низкими потерями и высокой энергоэффективностью, предназначенные для работы при напряжении 22 кВ. Они в основном используются в системах переменного тока частотой 50 Гц для распределения и преобразования электроэнергии в городских и сельских электросетях, а также на промышленных и горнодобывающих предприятиях.

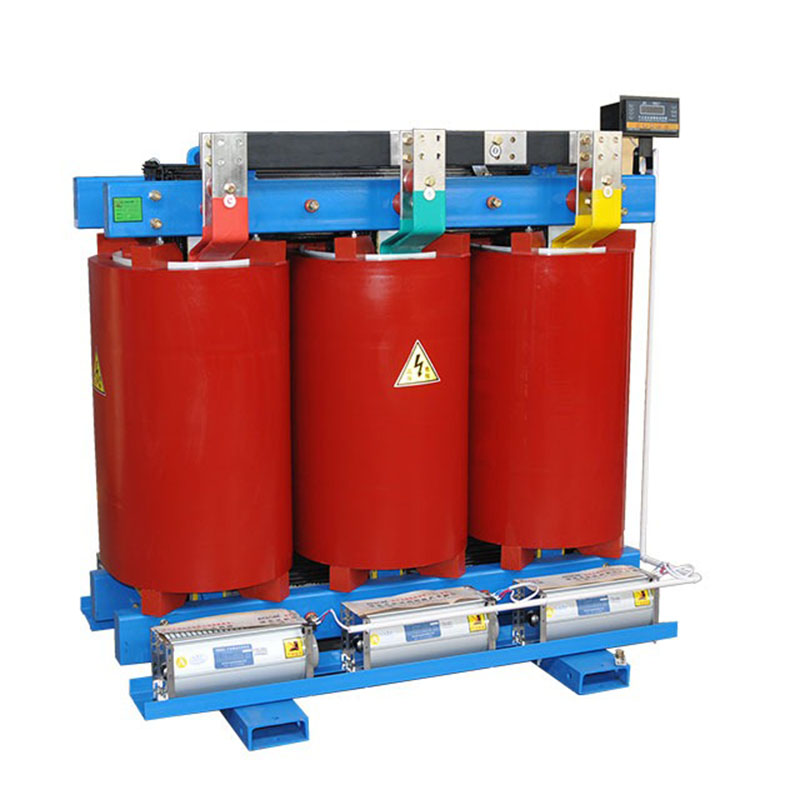

Сухие трансформаторы с эпоксидной заливкой серии SC(B)10 на 22 кВ
Сухой трансформатор с эпоксидной заливкой серии SC (B) 10, 22 кВ — это безмасляный, огнестойкий трансформатор с высокой степенью изоляции для внутренней установки, специально разработанный для систем распределения среднего напряжения 22 кВ (20 кВ/24 кВ). На основе стандарта 20 кВ в нем дополнительно усилена изоляция и повышена выдерживаемая напряжение, что позволяет использовать его в системах распределения электроэнергии промышленного, городского и нового энергетического назначения с более высоким уровнем напряжения.

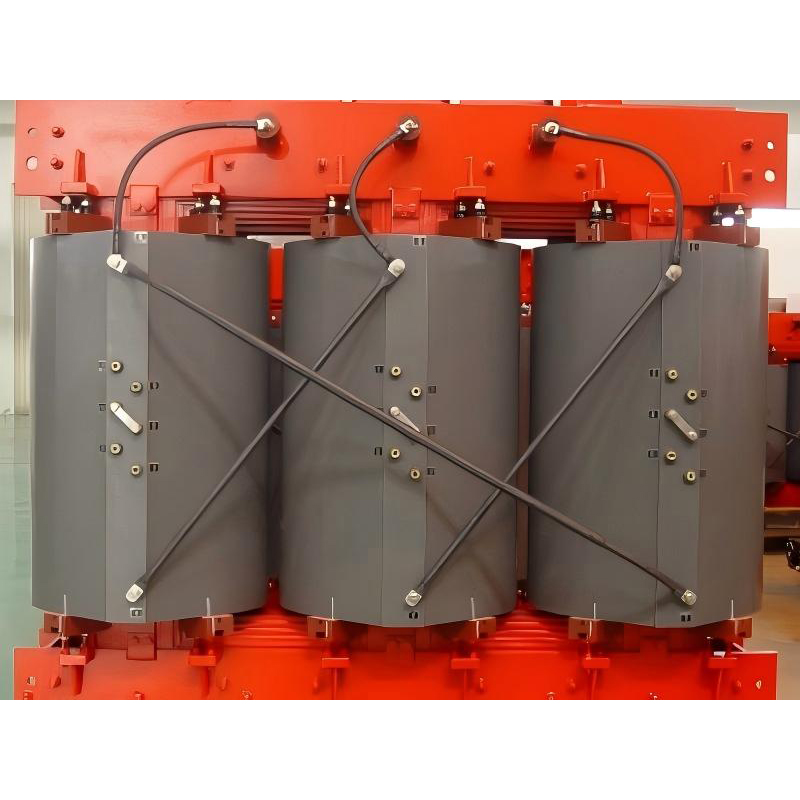

Сухие трансформаторы с эпоксидной заливкой серии SC(B)10 на 15 кВ
Комбинация напряжений: 15±2×2,5% кВ / 0,4 кВ Частота: 50 Гц Группа соединения: Dyn11 (основная), Yyn0 Диапазон мощности: 30–2500 кВА Сопротивление короткого замыкания: 6%–6,5% (стандартная комплектация для класса 15 кВ, выше 12 кВ) Термостойкость изоляции: класс F, 155 °C, нагрев обмотки ≤100 К Частичные разряды: ≤5 пКл Устойчивость к грозовым ударам: LI 85 кВ, устойчивость к перенапряжению промышленной частоты: AC 42 кВ
Сухие трансформаторы с эпоксидной заливкой серии SC(B)10 на 30 кВ
Сухие трансформаторы серии SC (B) 10 на 30 кВ с эпоксидной заливкой относятся к нестандартным сухим трансформаторам среднего напряжения, изготовленным по индивидуальному заказу. Их напряжение находится в диапазоне от 24 кВ/25 кВ до 35 кВ. Они специально разработаны для специальных систем распределения электроэнергии на 30 кВ, промышленных проектов и экспортных рынков. На основе продукции на 25 кВ в них полностью усилены изоляция, путь утечки и пробиваемое напряжение, чтобы удовлетворить требованиям электробезопасности и долгосрочной надежности для более высоких уровней напряжения.

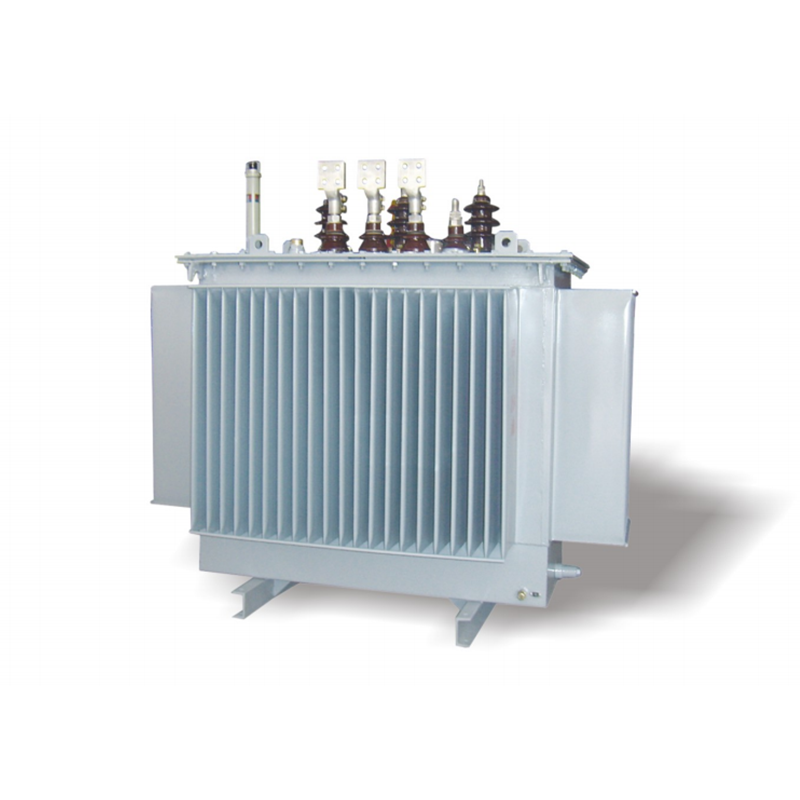

Полностью герметичных распределительных трансформаторов серия S11-M 10 кВ
Серия S11-M 10 кВ представляет собой трехфазные, безрегулировочные, полностью герметичные масляные распределительные трансформаторы, предназначенные для распределения электроэнергии в городских и сельских сетях, а также на промышленных предприятиях с частотой 50 Гц и номинальным напряжением 10 кВ и ниже. Они особенно подходят для использования в запыленных, влажных, загрязненных или безлюдных местах и являются энергосберегающими продуктами нового поколения, не требующими технического обслуживания.

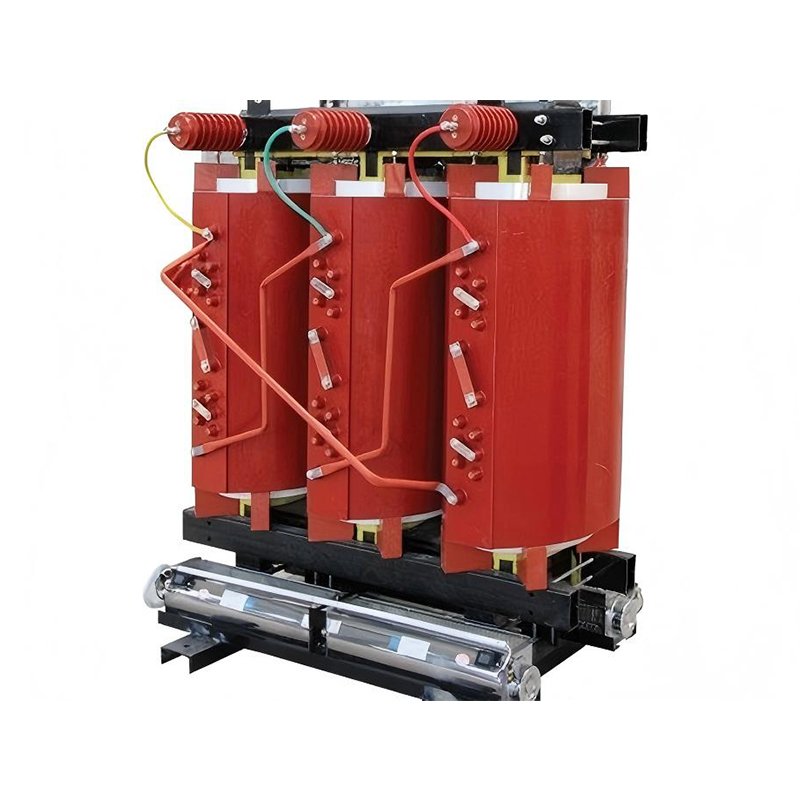

Сухие трансформаторы с эпоксидной заливкой серии SC(B)10 на 20 кВ
Сухой трансформатор типа SC (B) 10 на 20 кВ с эпоксидной заливкой — это огнестойкое и энергоэффективное оборудование для внутренней распределительной сети, специально разработанное для распределительных сетей среднего напряжения 20 кВ. Оно обеспечивает большой радиус покрытия и низкие потери в линии и является одним из приоритетных решений в области распределения среднего напряжения, продвигаемых Государственной энергосистемой.

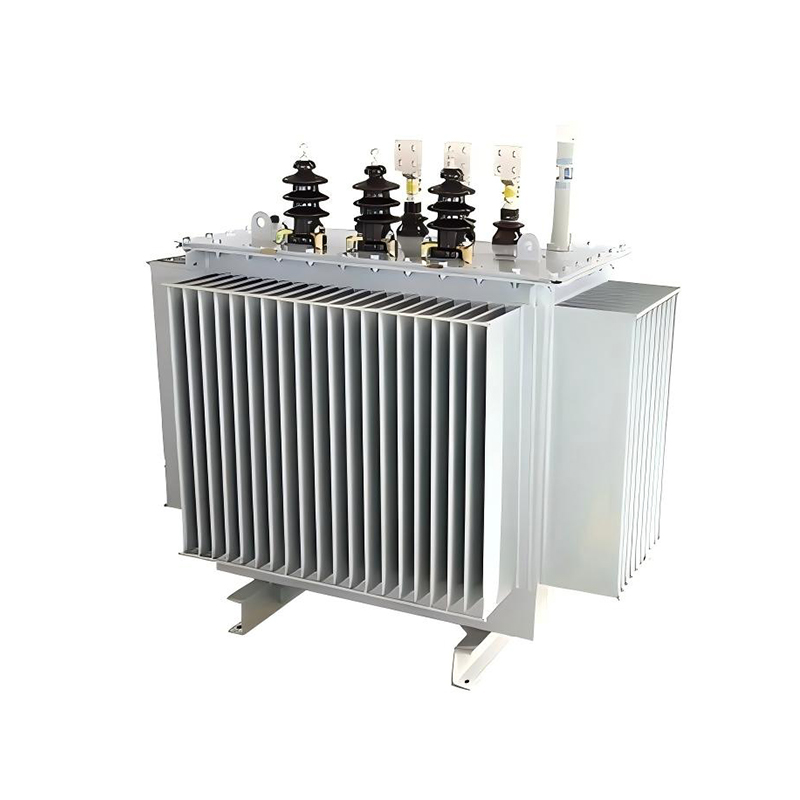

Полностью герметичные распределительные трансформаторы серии S11-M на 20 кВ
